有機溶剤ガス回収装置シリーズ
REARTH ® Sシリーズ 製品動画
有機溶剤ガス回収装置 カタログ
こちらは有機溶剤ガス回収装置のPDFになります。
※紙ベースの冊子をご希望の方は『環境事業部』までお問い合わせください。
【有機溶剤ガスとは】 Volatile Organic Compounds : 揮発性有機化合物（有機溶剤）
炭化水素類の一種で、WHO（世界保健機構）では、250℃以下の沸点を持つ揮発性有機化合物と定義され、大気中でガス状となる有機化合物の総称です。
シンナーのような薄め液などの溶剤で、メタンを除き、流通しているだけで約200種類あると言われ、アルコール類も含まれます。オゾン層破壊や地球温暖化の原因となるフロン類は代表例です。
しかし、有機溶剤ガスは人間の暮らしを支える生産活動に必要なモノとして、広く使われています。
REARTH ® Sシリーズ 有機溶剤ガス回収装置
製品名
REARTH ® Sシリーズ
有機溶剤ガス回収装置
詳細説明
精密部品などの洗浄やコーティング等で使用されている有機溶剤ガスを、圧縮冷却して液化し、それを回収することができます。工場や大気中に排出している高価な有機溶剤を再利用することで、溶剤のコスト削減と、環境対策が同時に実現できる製品です。
主な特長
- 当社独自の技術である「圧縮深冷凝縮方式」で除去率が99％以上
- 広範囲な溶剤と用途に使用でき、溶剤を変更する事も柔軟に対応
- 数多くの導入実績から、多種多様な排出設備に使用可能
- 高い溶剤除去率で使用量を大幅に削減し、優れた経済効果を発揮
- 再利用が可能な液品質で溶剤を回収
- 場所を取らないコンパクト設計で、排水設備が不要
回収対象有機溶剤（一例）
| 分類 | メーカー名 | 商品名 |
|---|---|---|
| フッ素系 | スリーエムジャパン | Novec™7100・7200 Novec™71DA・72DE・73DE フロリナード™ |
| AGC | アサヒクリンAK225・AE3000・AC6000 AMOLEA®（アモレア）AT1・AT2 | |
| 三井・ケマーズ・フロロプロダクツ | バートレル™FX・XE バートレル™サイオン™ |
|
| SOLVAY（ソルベイ） | ガルデン®・ソルカン365mfc | |
| ソルベックス | SOLVE55® | |
| トクヤマMETAL | エルノバ |
| 分類 | メーカー名 | 商品名 |
|---|---|---|
| 臭素系 | アルベマール日本 | ABZOL®（アブゾール） |
| カネコ化学 | Eクリーン | |
| ディップソール | SC-52S |
| 分類 | 物質名 |
|---|---|
| 塩素系 | ジクロロメタン（塩化メチレン） |
| トリクロロエチレン（トリクレン） | |
| ディップソール（パークレン） |
資料
有機溶剤ガス回収装置 Sシリーズ 受賞歴

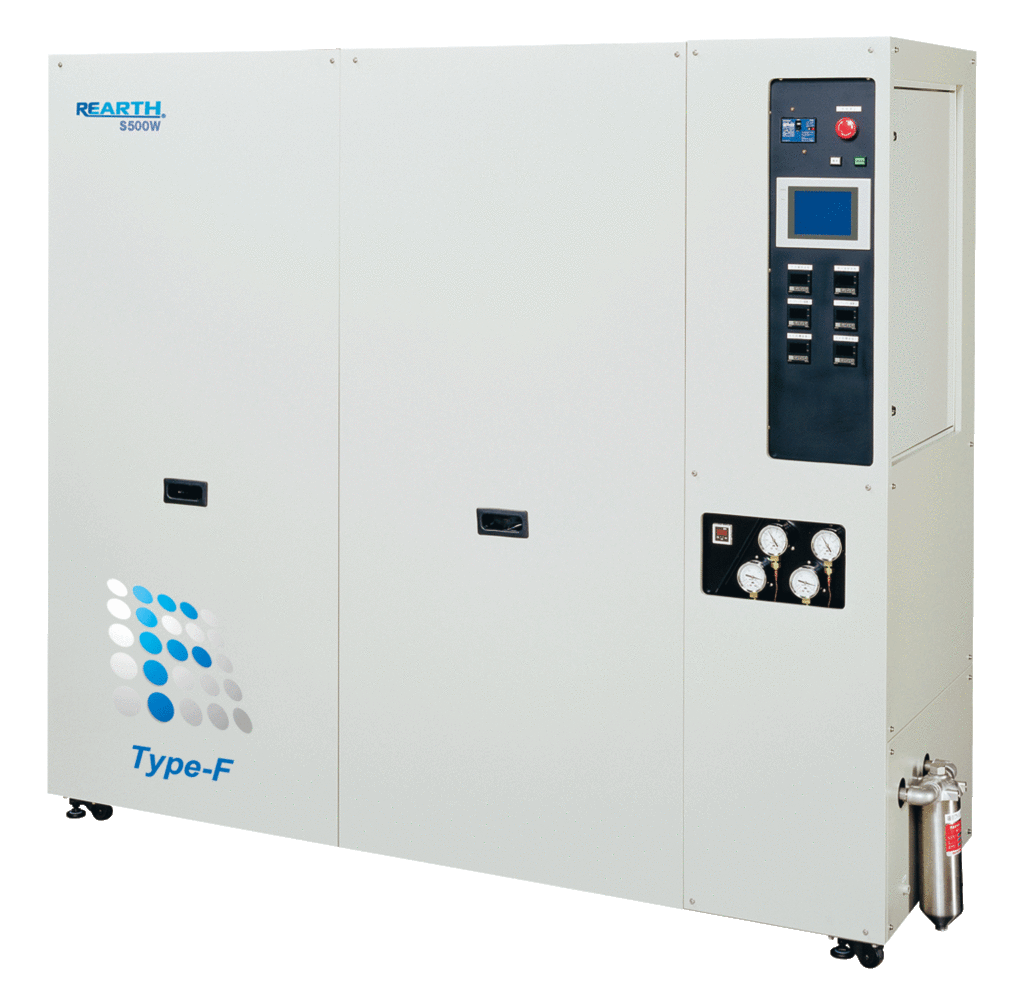

RREARTH ® Sシリーズ F型 有機溶剤ガス回収装置
製品名
REARTH ® Sシリーズ F型
有機溶剤ガス回収装置
詳細説明
Sシリーズをさらにヴァージョンアップさせたのが、この「F型」です。Sシリーズの良い所はそのままで、弊社独自の「特殊吸着剤」を搭載しました。これにより、回収する液品質を高め、次世代フッ素溶剤（HFO系）にも対応できるようになりました。
主な特長
- 特殊吸着剤の効果で従来型に比べて回収した液品質が大幅に向上
- 従来型のSシリーズをご利用中の方には、吸着ユニット（Fユニット）を交換するだけで「F型」に変更可能
- 次世代フッ素溶剤（HFO系）にも対応可能・当社独自の技術である「圧縮深冷凝縮方式」で除去率が99％以上
- 広範囲な溶剤と用途に使用でき、溶剤を変更する事も柔軟に対応
- 数多くの導入実績から、多種多様な排出設備に使用可能
- 高い溶剤除去率で使用量を大幅に削減し、優れた経済効果を発揮
- 再利用が可能な液品質で溶剤を回収・場所を取らないコンパクト設計で、排水設備が不要
回収対象有機溶剤（一例）
| 分類 | メーカー名 | 商品名 |
|---|---|---|
| フッ素系（HFO系） | AGC | AMOLEA®AS-300 |
| セントラル硝子 | CELEFIN®1233Z | |
| 三井・ケマーズ・フロロプロダクツ | オプテオン™ | |
| トクヤマMRTEL | エルノバ™VR5 | |
| ソルベックス | SOLVIA® |
資料
有機溶剤ガス回収装置 Sシリーズ F型 受賞歴

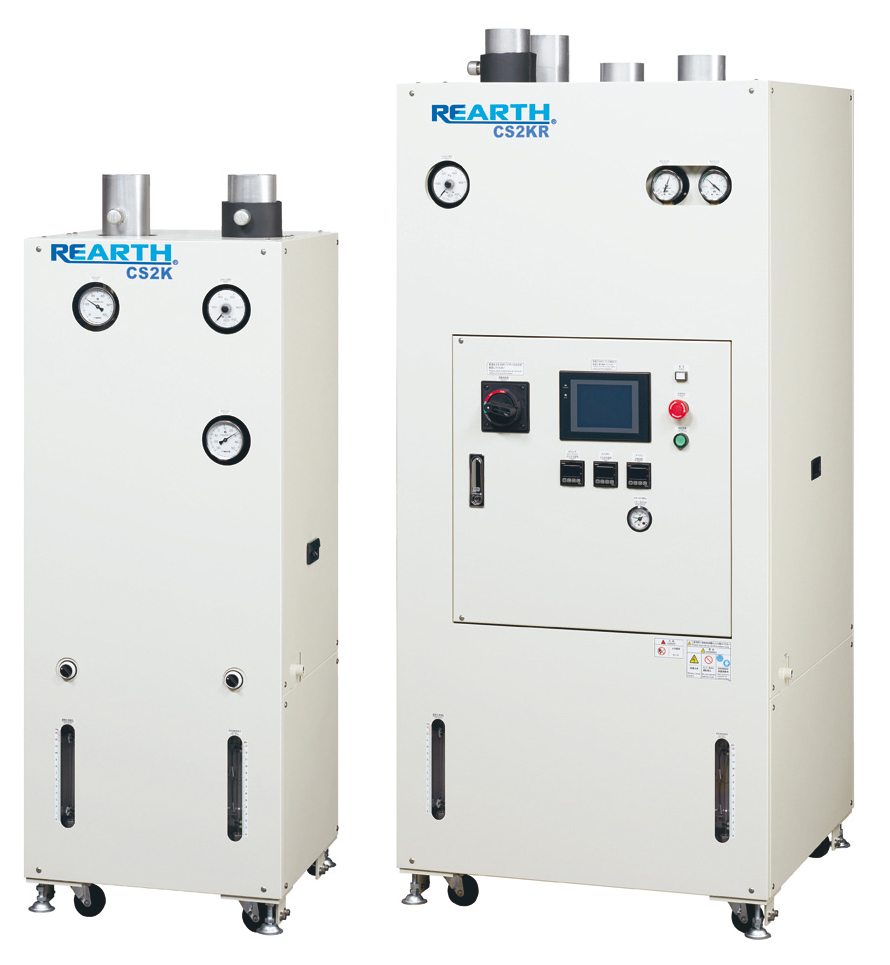

RREARTH ® CSシリーズ 有機溶剤ガス回収装置
製品名
REARTH ® CSシリーズ 有機溶剤ガス回収装置
詳細説明
常圧低温凝縮方式のCSシリーズは、多様な施設から排出される可燃性の有機溶剤ガスを効率的に回収する装置です。可燃性有機溶剤ガスを対象としているため、Sシリーズでは不可能だった溶剤に対応が可能です。
主な特長
- 特殊吸着剤の効果で従来型に比べて回収した液品質が大幅に向上
- 従来型のSシリーズをご利用中の方には、吸着ユニット（Fユニット）を交換するだけで「F型」に変更可能
- 可燃性有機溶剤ガスに対応可能・常圧低温凝縮方式を採用した高い液化効率
- 装置が小さくコンパクトで省スペースで活用可能
- 低温冷却器からの冷媒排気の再利用で、ランニングコストを低減
- 液化凝縮には冷凍機や冷却水を用いてを行う・従来型よりコストパフォーマンスに優れている
回収対象有機溶剤（一例）
| 分類 | メーカー名 | 商品名 |
|---|---|---|
| 炭化水素系溶剤 | ENEOSサンエナジー | NSクリーン |
| 東ソー | HCシリーズ | |
| 出光興産 | ダフニークリーナー | |
| アクア化学 | アクアソルベルト | |
| 武蔵テクノケミカル | スカイクリーン |
| 分類 | 物質名 |
|---|---|
| アルコール系 | IPA |
| ケトン系 | MEK |
資料
簡易再生装置
製品名
簡易再生装置
詳細説明
Sシリーズ専用の付帯機器です。Sシリーズに接続することで、洗浄・コーティングの工程から廃棄される溶剤廃液を、低温間接加熱でバブリングさせることにより、気化させたガスを回収装置で液化して回収します。
精製装置
製品名
簡易再生装置
詳細説明
Sシリーズ専用の付帯機器です。Sシリーズで回収した溶剤をモレキュラシーブで循環ろ過します。これにより、溶剤の残渣を綺麗に除去することができます。特に、精密部品製造工程で求められる高品質な溶剤を取り出すことができます。
リアースサービス（REARTH ® SERVICE）
有機溶剤回収ガス装置はレンタルサービスを行っております。
初期投資の必要がなく使用可能になります。もちろん、製品の最大の特徴である溶剤のコスト削減と環境対策も生かしたままです。
【サービス内容】
発生源設備の改善
回収効果を最大限発揮するため、局所廃棄の適正化、フリーボード比の適正化、冶具の新設等による発生源設備の改善を行います。
付帯工事・設置・立上げ調整
リアースサービス導入に伴い必要となる、据付工事・配管工事を行います。（ただし、回収装置へのユーティリティ接続はリアースサービスに含まれません。）各工事完了後、当社技術員により試運転調整を行い所定の動作を確認します。あわせて運転方法など取り扱いの説明をします。
定期メンテナンス
回収装置が良好な状態で常に十分な性能を発揮できるよう定期メンテナンスを実施します。経過年数及び累計運転時間などを考慮し、適切な時期にご連絡の上、当社サービス員が実施します。
REARTH ® SERVICE
リアースサービス
（REARTH ® SERVICE）
導入までのステップ
（※本サービスは、 東京都立産業技術研究センターとの共同により開発された環境対策促進サービスです。）
